應用領域
Intel??W680 (LGA 1700) ATX 主板, PCIe??5.0, DDR5, IPMI 擴展卡, 雙 Intel??2.5 G 有線網卡, PCIe 4.0 M.2, USB 3.2 Gen 2x2 前置接口, SlimSAS, SATA 6 Gbps, HDMI?, DisplayPort 和 VGA

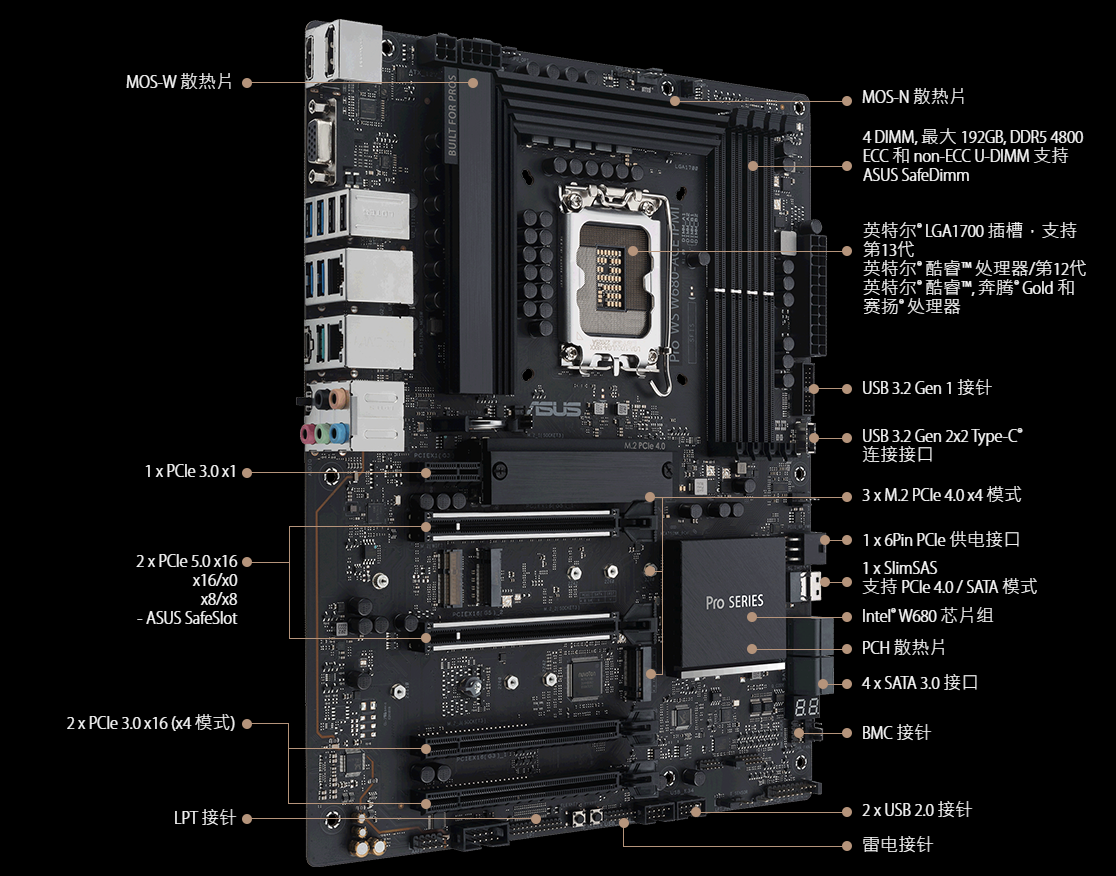

產品特性
Intel? W680 (LGA 1700) ATX 主板, PCIe? 5.0, DDR5, IPMI 擴展卡, 雙 Intel? 2.5 G 有線網卡, PCIe 4.0 M.2, USB 3.2 Gen 2x2 前置接口, SlimSAS, SATA 6 Gbps, HDMI?, DisplayPort 和 VGA
Intel? LGA 1700 插槽: 支持第13代英特爾? 酷睿? 處理器/第12代英特爾? 酷睿?, Pentium? Gold 和賽揚? 處理器
附贈 IPMI 擴展卡: 配備專用以太網控制器至 BMC 芯片，為其 IPMI 架構提供智能
增強的供電解決方案: DrMOS 供電模組, ProCool 供電接口, 高品質電感及耐用的電容，提供高效穩定的供電效率
新一代連接性: 雙 PCIe 5.0 SafeSlot, 雙 PCIe 3.0 插槽, 3 x M.2 PCIe 4.0, SlimSAS, 雙 Intel? 2.5G 有線網卡, 支持前置 USB 3.2 Gen2x2 Type-C? 接口, 支持雷電? 4 接針, TPM 接針, LPT 接針
全面的散熱設計: 大型 VRM 散熱片, M.2 散熱片, 混合風扇接針及 Fan Xpert 4
先進的安全性:通過 ASUS Control Center Express 訪問 USB 接口管理, 軟件黑名單及注冊表工具
值得信賴的穩定性: 經過 24/7 穩定性測試, 出色的兼容性和配備 SafeSlot 和 SafeDIMM 提供更好的安全性
工作站主板
華碩Pro工作站主板專為 AI 訓練，深度學習、動畫、3D 渲染及媒體制作而設計，Pro 工作站主板搭載可擴展顯卡、超大存儲空間、出色連接能力及上佳的整體性能與可靠性，是創作專業人士的理想解決方案。每個主板均擁有集中管理軟件，因此也是 IT 管理員的高效率經濟選項。

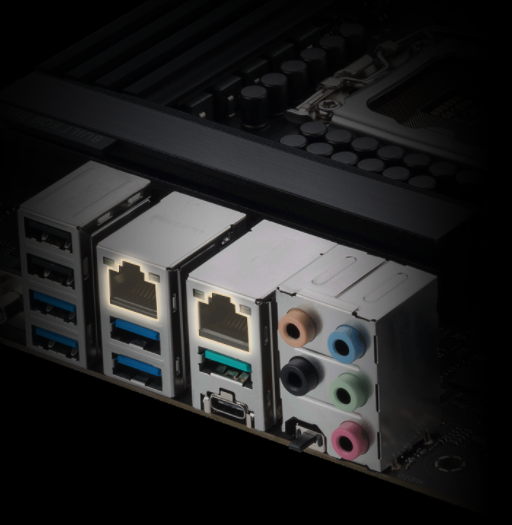

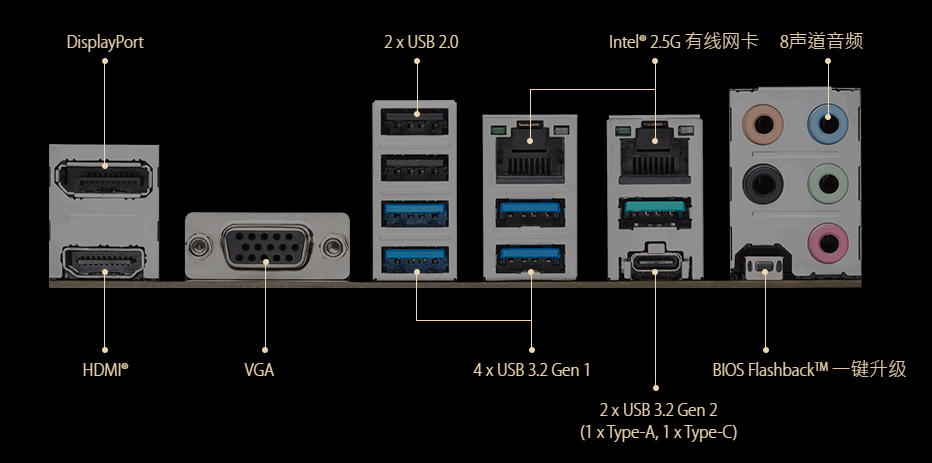

強大的 IO 背板
本主板采用4個 USB 3.2 Gen 1 類型接口，1個 USB Type-C 正反插接口及前置接口支持額外的 USB 擴展。

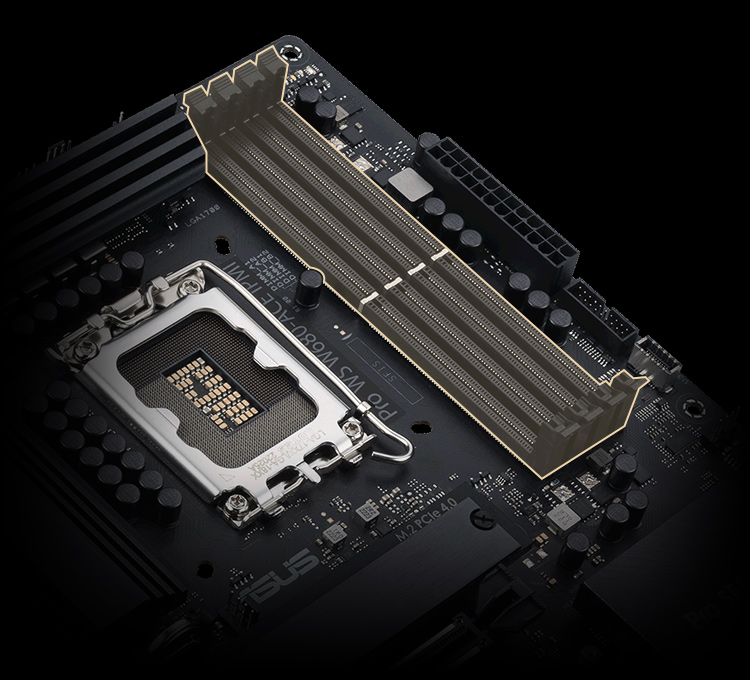

支持 ECC 內存
為專業創作者帶來更高級別的計算性能，更可靠的穩定性及增強的安全性，ASUS Pro WS W680-ACE 支持第13代和第12代英特爾處理器，在隨時待命的使用情境下提供強大的優化性能。支持錯誤修正碼 (ECC) 內存，能夠自動偵測和修復單位元內存錯誤以降低系統當機和數據毀損機率，確?？煽?、靈敏的工作站性能。

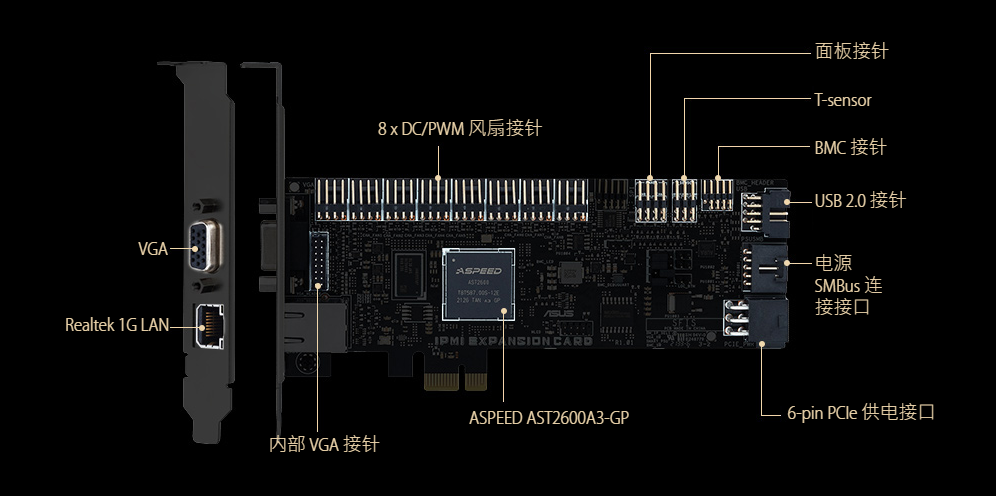

BMC 遠程管理
華碩 IPMI 擴展卡配備專用的網絡控制器，專用于基板管理控制器(BMC)芯片，為其 IPMI 架構提供智能化。管理員可以與 BMC 進行遠程通信以采取一些糾正措施例如重置或重啟系統。
雙2.5G有線網卡
板載雙網口帶來增強的網絡連接。Intel 2.5G 有線網卡升級您傳統LAN連接并提升傳輸帶寬。利用現有的網線，您可享受到更快的文件傳輸和更流暢的高清視頻體驗。
華碩遠程管理控制中心（ACCE）
華碩遠程管理控制中心（ACCE）為服務器級的 IT 集中式管理軟件，安裝迅速簡便，是專為降低 IT 營運成本與提高效率設計。華碩遠程管理控制中心（ACCE）是一個直觀且安全的軟件，旨在簡化IT操作，通過對您企業中所有系統進行全方位的控制，以提高工作負載工作負載的能力。華碩遠程管理控制中心（ACCE）兼容超過100多款華碩主板，帶給您更多的升級靈活性與高度兼容性。

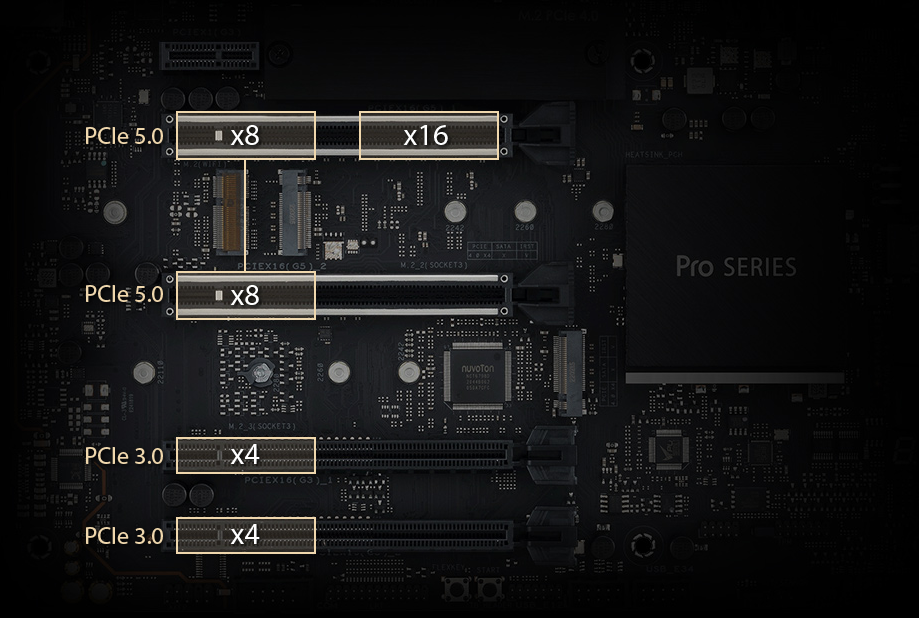

多GPU支持
兩個 PCIe 5.0 x16 插槽可靈活地進行系統配置與擴展，包括支持 NVIDIA? Quadro? 技術，實現在建模、仿真及渲染應用中的更強性能。
3個 M.2 插槽
3個 M.2 插槽支持 PCIe 4.0，提供高達 64 Gbps 數據傳輸速度和靈活的 M.2 接口。RAID 0/1/5/10 配置適用于數據保護和提升整個系統的容錯能力，更高的存儲容量和固態硬盤性能。
多方位散熱解決方案
VRM 散熱片
整個VRM和電感區域都被碩大的散熱片所覆蓋，提高供電區域散熱效率，以帶來更好性能。
PCH 散熱片
超大芯片組散熱片可發揮更大的系統性能和散熱效果。
高效M.2散熱片
M.2接口均覆蓋高品質散熱片，快速降低溫度，疾速傳輸不掉速。
M.2便捷卡扣
免工具裝卸M.2 SSD設備。該設計采用簡單的鎖定機制固定M.2 SSD，免去尋找丟失螺絲的煩惱。
高強度顯卡插槽和高強度內存插槽
PCIe 5.0速度比PCIe 4.0快2倍。為更好釋放PCIe 5.0性能，高強度顯卡插槽采用SMT生產工藝，同時加上金屬強化層提高穩固性，保護顯卡插槽不易變形損壞。此外，全新的SafeDIMM高強度內存插槽加入了強化型金屬隔板，提高支撐力，防止內存插拔引起的插槽損壞，更加堅固耐用。
24/7 可靠性
Pro WS W680-ACE 專為全天候運作優化，在高達 45°C 的溫度和高達 80% 的濕度下進行測試，確保它可以在各種環境中正常運行。
強大的兼容性認證
ASUS Pro WS W680-ACE 已進行了廣泛的測試，與超過 1,000 個組件和設備兼容。每個新的華碩主板型都經過至少 8,000 小時的嚴格測試，適合不同環境和應用。
技術規格
* Refer to www.asus.com for CPU support list.
- 2 x USB 3.2 Gen 2 ports (1 x Type-A, 1 x Type-C?)
- 4 x USB 3.2 Gen 1 ports (4 x Type-A)
- 2 x USB 2.0 ports (2 x Type-A)
Front USB (Total 7 ports)
- 1 x USB 3.2 Gen 2x2 connector (supports USB Type-C?)
- 1 x USB 3.2 Gen 1 header supports additional 2 USB 3.2 Gen 1 ports
- 2 x USB 2.0 headers support additional 4 USB 2.0 ports
1 x HDMI? port***
1 x VGA port
* Graphics specifications may vary between CPU types. Please refer to www.intel.com for any updates.
**Supports max. 8K@60Hz as specified in DisplayPort 1.4.
***Supports 4K@60Hz as specified in HDMI 2.1.
Dual Channel Memory Architecture
Supports Intel? Extreme Memory Profile (XMP)
OptiMem II
* Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/
* Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.
ASUS LANGuard
- 2 x PCIe 5.0 x16 slots (support x16 or x8 / x8 mode)
Intel? W680 Chipset
- 2 x PCIe 3.0 x16 slots (supports x4 mode)
- 1 x PCIe 3.0 x1 slot
* Please check the PCIe bifurcation table at the support site (https://www.asus.com/support/FAQ/1037507/).
1 x 4-pin CPU Fan header
1 x 4-pin CPU OPT Fan header
1 x 4-pin W_PUMP+ header
3 x 4-pin Chassis Fan headers
Power related
1 x 24-pin Main Power connector
1 x 8-pin +12V Power connector
1 x 4-pin +12V Power connector
1 x 6-pin PCIe Power connector
Storage related
3 x M.2 slots (Key M)
4 x SATA 6Gb/s ports
1 x SlimSAS port
USB
1 x USB 3.2 Gen 2x2 connector (supports USB Type-C? )
1 x USB 3.2 Gen 1 header supports 2 additional USB 3.2 Gen 1 ports
2 x USB 2.0 headers support 4 additional USB 2.0 ports
Miscellaneous
1 x LPT header
1 x T-sensor
1 x Clear CMOS header
1 x COM Port header
1 x BMC Header
1 x Front Panel Audio header (AAFP)
1 x Start button
1 x Flexkey button
1 x SPI TPM header (14-1pin)
1 x 20-3 pin System Panel header with Chassis intrude function
1 x M.2 slot (Key E)
1 x LPT_P80 Switch
1 x Thunderbolt? header
-4 x USB 3.2 Gen 1 ports (4 x Type-A)
-2 x USB 2.0 ports (2 x Type-A)
-1 x DisplayPort
-1 x HDMI? port
-1 x VGA port
-2 x Intel? 2.5Gb Ethernet ports
-5 x Audio jacks
-1 x BIOS FlashbackTM button
- DIGI+ VRM (- Digital power design with DrMOS)
- ESD Guards
- LANGuard
- Overvoltage Protection
- SafeSlot
- Stainless-Steel Back I/O
ASUS Q-Design
- Q-Code
- M.2 Q-Latch
- Q-Connector
- Q-DIMM
- Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])
- Q-Slot
ASUS Thermal Solution
- M.2 heatsink
- VRM heatsink design
ASUS EZ DIY
- CPU Socket lever protector
- SafeDIMM
- SafeSlot
- BIOS FlashBack? button
- BIOS FlashBack? LED
Bespoke Motherboard Design & Business Focused Features
- 24/7 Reliability
2 x SATA 6Gb/s cables
Miscellaneous
1 x Q-connector
1 x M.2 Rubber Packages
2 x Screw package for M.2 SSD
1 x Screw package for M.2 Key E
1 x I/O Shield
IPMI Expansion Card and related accessories
1 x IPMI expansion card
1 x BMC cable
1 x Power On/Off cable
1 x Reset cable
1 x USB 2.0 cable
1 x IPMI Expansion Card user guide
Documentation
1 x User guide
1 x ACC Express Activation Key Card
12 inch x 9.6 inch ( 30.5 cm x 24.4 cm )
